上跨铁路桥梁边梁 + 防撞墙一体化制架工法探讨
作者:戴术宝 (安徽上铁地方铁路开发有限公司, 安徽 合肥 230000)时间:2022-01-10
摘 要 :本文通过对阜阳润河路上跨京九铁路立交工程一孔跨度 35 m 的市政桥梁预制箱梁边梁 + 防撞墙一体化制架工法 进行探讨,分析了预制箱梁边梁 + 防撞墙一体化制架工法中存在的梁体偏心、龙门吊和架桥机吊梁、梁体运输、梁体架设 等存在的问题,并且通过分析,制订了解决问题的措施,通过实例,验证了该措施的有效性。为实施上跨铁路桥梁边梁 + 防撞墙一体化制架工法的制订提供了宝贵的经验。
来源:智能建筑与工程机械
关键词 :防撞墙 ;一体化 ;制架 ;工法
中图分类号 :U445 文献标识码 :A 文章编号 :2096-6903(2021)01-0011-03
0 引言
京九线为电气化铁路、双线、P60 钢轨、混凝土轨 枕、无缝线路,其线路最大行车速度为 160 km/h。阜 阳润河路上跨京九铁路立交工程铁路主跨有 8 片梁,铁 路线间距为 4.2 m,主跨跨度为 40 m,架梁时需要申请 2 个Ⅱ级和 7 个重点Ⅲ级封锁天窗,另外申请若干个Ⅲ 级封锁点进行湿接缝和防撞墙施工。其中外边梁防撞墙 在铁路正上方部分的模板安装、混凝土灌注及模板拆除 需要 6 个垂停封锁,因此需对铁路接触网进行停电,按 照集团公司有关文件要求,需要相关站段把关和设备管 理单位配合配工,把关人员和配合单位较多。为了降低 铁路行车安全风险,减少封锁天窗次数及配合单位的工 作量,故进行上跨铁路桥梁边梁与防撞墙一体化制架工 法研究。工法实施后,将减少封锁次数,减少施工对铁 路运输影响,降低安全风险系数,提高经济效益。由于在 铁路主跨带防撞墙架梁没有相关的数据和经验,故选择 铁路桥跨以外具有代表性的与铁路主跨相近的跨度 35 m 箱梁进行数据收集和分析,按边梁 + 防撞墙一体化制架 工法进行施工 [1]。
收稿日期 :2020-12-05
作者简介 :戴术宝(1980—),男,安徽蚌埠人,本科,工程师
研究方向 :工法。
1 边梁技术参数
跨度 40 m 边梁技术参数 :梁高 2.2 m,梁顶部宽 2.85 m,底部宽 1 m,防撞墙高度 1.2 m,梁重 162 t, 防撞墙每米重量 1.13 t,梁体斜交 65°。 跨度 35 m 边梁技术参数 :梁高 1.75 m,梁顶部宽 2.85 m,底部宽 1 m,防撞墙高度 0.94 m,梁重 124 t, 防撞墙每米重量 0.832 t,梁体正交,如图 1 所示。
2 实施边梁与防撞墙一体化制架工法存在的问题
防撞墙与边梁一体化预制,增加了梁体重量,改变了结 构的重心位置,使结构偏心,在实施时存在以下问题 [2] :
(1)在预制边梁和防撞墙时增加梁体的倾覆风险。
(2)采用龙门吊、架桥机等起重设备起吊时给寻找 重心增加了难度。
(3)运梁炮车运梁时,有梁体侧翻的安全风险,给 梁体的稳固增加难度。
(4)梁体架设增加横向走行的长度,使架桥机过于 靠边,增加架桥机倾覆的安全隐患,走行到位落梁后,增 加梁体的倾覆风险。
3 边梁与防撞墙一体化制架工法存在的问题分析
3.1 增加防撞墙后存在的偏心分析
模拟铁路主跨在铁路上方防撞墙超出接触网回流线 范围,通过实测,上下行两回流线净距离约为 12 m,考 虑了两侧回流线外各预留 2 m 安全距离后为 16 m,桥 跨与铁路斜交 65°,预制防撞墙长度为 17.58 m,选择预 制防撞墙长度为 18 m。通过计算 : 40 m 梁跨增加防撞墙重量为 18×1.13=20.34 t,重 心向防撞墙侧偏 22 cm,边梁 + 防撞墙总重量为 182.34 t。 35 m 梁跨增加防撞墙重量为 18×0.832=14.98 t,重 心向防撞墙侧偏 23 cm,边梁 + 防撞墙总重量为 138.98 t。 两种跨度相近,重心偏心也相近,采用 35 m 梁研究 40 m 梁带防撞墙制架工法具有代表性,由此可见,在防 撞墙长度相同的情况下,跨度越大,偏心增加的越少,安全性越高。
3.2 预制带防撞墙边梁梁体抗倾覆分析

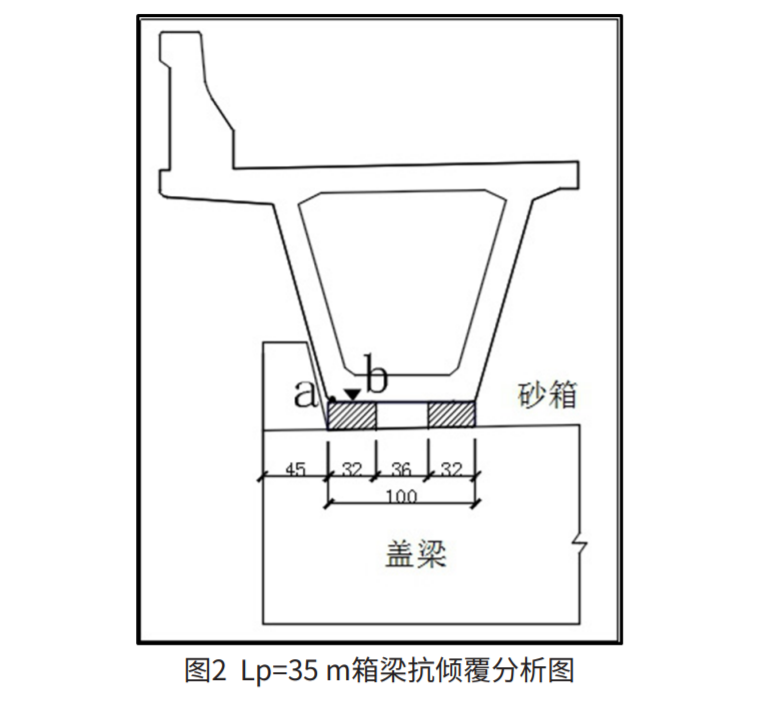

边梁底宽为 1 m,预制时,整个底部均放置在台座 上,转点为 a 点,若按照图 2 在桥墩盖梁放置临时砂箱 时,砂箱分别靠梁体底部边缘设置,则转点作用点简化 为砂箱中心线上,即在 b 点处,理论上 a 点离防撞墙较 近,比 b 点更为安全。因此,检算 b 点抗倾覆稳定安全 系数若满足要求,则 a 点亦满足要求。通过检算,35 m 梁 b 点安全系数 1.35,40 m 梁 b 点带防撞墙在 5 级大 风的情况下安全系数为 1.50,因此,在正常情况下预制 边梁 +18 m 防撞墙、梁体落到临时砂箱上以及在炮车运 梁时,梁体不会发生倾覆,但是为了预防外力作用等风 险事件的发生,须采取有效的措施,确保梁体稳定,如 表 1 所示。
3.3 龙门吊、架桥机起重吊装分析
边梁顶板宽度 2.85 m,内边缘距离梁底中心线 1.2 m,外 边缘距梁底中心线 1.65 m,结构形状偏斜(1.65 ~ 1.2 m)/ 2=0.225 m。按常规兜底捆梁的方式吊梁,根据重心的 特点,重心线两侧重量相等,未增加防撞墙时,重心不 偏,按图 3 方式在架桥机横担梁上左右对称挂钢丝绳, 两侧钢丝绳角度不同,左侧角度大,因此传递的竖向力也大,右侧角度小,因此传递的竖向力较小,左边产生 的力矩较大,造成横担梁倾斜,直至找到新的平衡点, 但两侧力矩相差不大,梁体倾斜不大,可以忽略。增加 防撞墙后,重心偏 23 cm,与梁体顶板尺寸中心线编心 22.5 cm 基本重合,因此在架桥机横担梁上左右对称挂钢 丝绳时,两侧钢丝绳角度基本相同,竖向力相近,横担梁 及梁体正好保持平衡位置,不会发生倾斜(见图 4)。
本工程箱梁结构尺寸与增加防撞墙后,重心偏心基 本一致,利用此特点,龙门吊和架桥机可按常规兜底捆 梁的方式吊梁,横担梁和梁体均能保持平衡。
3.4 结构偏心导致架桥机横向走行距离增加
由于结构偏心 23 cm,因此,架桥机架设边梁时,需要向桥墩外侧多走行 23 cm,使架桥机过于靠近盖梁 边,增大了架桥机倾覆的安全风险,严重的可能使架桥 机不能横移到指定的位置 [3]。
4 边梁与防撞墙一体化制架工法存在问题的解决措施
通过以上分析,边梁与防撞墙一体化预制、运梁和 梁体在临时砂筒上就位,抗倾覆稳定性安全系数均能满 足要求,不会发生倾覆,龙门吊、架桥机起重吊装时, 采用横担梁两侧对称挂钢丝绳方式吊装即可满足平衡, 但是为了提高安全系数,确保安全可靠,制订了以下安 全措施 :
4.1 预制边梁和防撞墙时梁体的抗倾覆措施
在边梁预好后进行防撞墙预制,预制防撞墙前,在 外侧翼缘板下采用 φ16 cm 的圆木支撑,间距 1.5 m, 防止防撞墙浇筑混凝土时,梁体侧翻。
4.2 龙门吊、架桥机起重吊装梁体防倾斜安全措施
在梁体上将重心线标出,挂上垂球,按照在横担梁 两侧对称挂钢丝绳的方式进行试吊,验证梁体和横担梁 的倾斜情况,并在梁体上预留吊装孔,万一梁体倾斜, 可采用倒练葫芦调整,或通过改变挂钢丝绳位置的方法 重新寻找平衡点。如图 5 所示。
4.3 运梁时,防梁体侧翻的安全措施
采用炮车运梁时,在梁体翼缘板下采用钢管支撑, 确保运梁安全(见图 6)。
4.4 防架桥机横向走行距离增加的安全措施
请设计单位将铁路两侧桥墩盖梁增长 1 m,满足架 桥机横向走行跑道延长铺设的条件,确保架桥机横向走 行到位。
4.5 落梁的防倾覆安全措施
由于梁体外侧增加了防撞墙重量,因此,在外侧采 用双砂箱,内侧依然采用单砂箱。砂箱位置在梁体底板 边缘布置,必须符合检算时采用的位置。在梁体的内侧 翼缘板上每端钻 2 个 φ50 mm 预留孔,对应的桥墩盖梁 位置预埋 2 根 φ25 mm 圆钢地锚,梁体落到位后,用 2 根 φ25 mm 精扎螺纹钢通过双钩螺栓将梁体和地锚连接 紧固,拉住梁体,同时在纵向做好梁体与已架设好的邻 跨梁体顶底板主筋连接,最后解除架桥机钢丝绳,确保 梁体稳定,见图 7。
5 结论
通过对阜阳润河路上跨京九铁路立交工程铁路范围 以外跨度 35 m 箱梁外边梁带防撞墙一体化制架的实验 总结得出,对存在问题的分析符合现场实际情况,采取 的措施安全可靠,确保了架梁施工安全,论证了预制箱 梁边梁 + 防撞墙一体化制架工法的可行性。但是使用边 梁 + 防撞墙一体化制架工法需要满足以下几个条件 :
(1)桥梁设计应采用标准图设计,顶板结构尺寸中 心线偏心与增加防撞墙后的重心偏心相近。
(2)由于梁体重量的增加,需要考虑足够吨位的架 桥机和龙门吊,关键做好架桥机和龙门吊的选型工作。
(3)梁体重心偏心,为了保障架桥机安全顺利的架 设到位,在设计阶段要求适当加长桥墩盖梁长度。
(4)强化梁体就位后的稳定措施。梁体就位后,由 于旁边梁体未架设完成,所以不能及时的联接牢固,且 梁体在铁路上方存放一段时间,为防止梁体在存放过程 中发生失稳状况,需要在内侧设置拉杆拉在盖梁上的锚 固钢筋上,且纵向将顶底板钢筋与邻跨已架好的梁体钢 筋连接,确保梁体的稳定。
6 结语
通过对桥梁边梁 + 防撞墙一体化制架工法研究,解 决了预制箱梁边梁 + 防撞墙一体化制架工法中存在的梁 体偏心、龙门吊和架桥机吊梁、梁体运输、梁体架设等 问题,并通过实践确保了施工安全,论证了工法的可行 性。该工法若在铁路主跨架设,可减少垂停封锁天窗 6 次,减少了把关人员数量及铁路配合单位人员的工作量, 同时能降低了安全风险系数,降低运能损失,提高了经 济效益,是综合效益比较显著的一种施工工法。
